エレベーター改修・交換工事の事例

ベルトが伸びると扉の開閉動作が不安定になり、
ベルト劣化を放置すると切れて扉開閉不能になります。

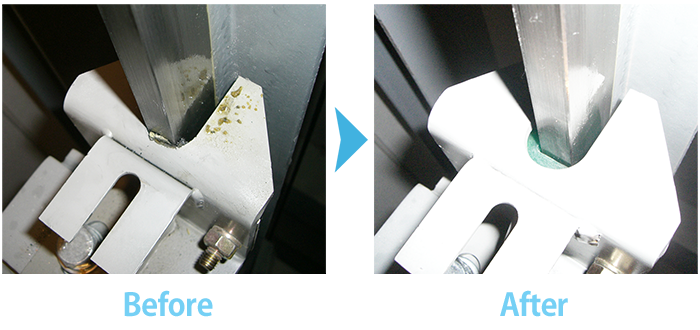

レールとガイドシューの摩擦によって発生した摩耗。
ホコリやゴミが原因で傷がつきやすく劣化します。

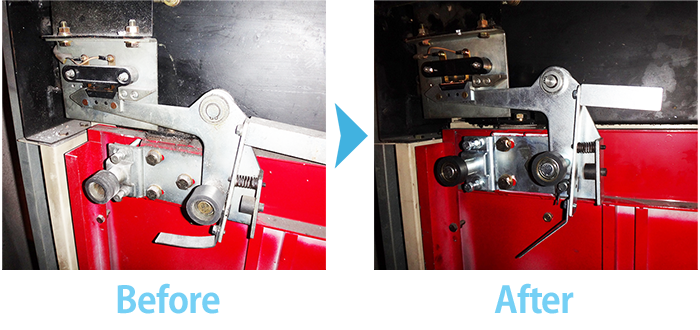

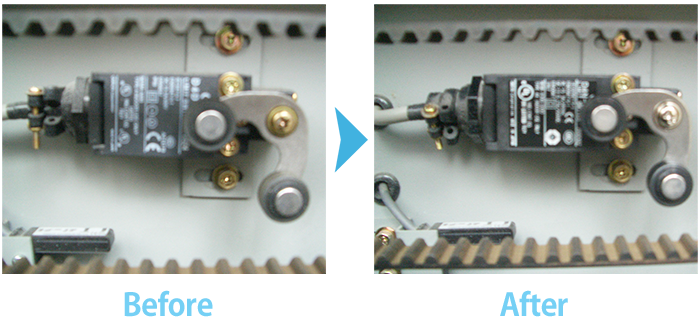

エレベーターのドアが完全に閉じなければ、運転回路を構成出来ないようにし、
又、運転中にドアが開いてしまった場合、エレベーターを直ちに停止させる安全装置スイッチ。

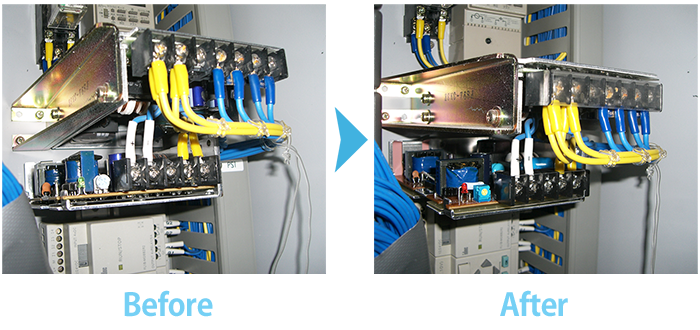

直流安定化電源装置。
パワーサプライが使用の寿命になると出力電圧が低下し、エレベーターへの電源供給が不安定になります。

各階乗り場扉に装着されている安全装置の一つ。
エレベーターのドアが完全に閉じると運転回路を構成する。
運転中に乗り場扉が開くようなことがあれば、エレベーターを直ちに停止させます。
摩耗劣化により交換。

エレベーターのかご側ドアと乗場側ドアの係合を素早く検知し加速駆動するために
乗り場側ドアを開閉動作する係合装置を有するエレベーターのドア制御システムです。
動作不良により交換した事例です。

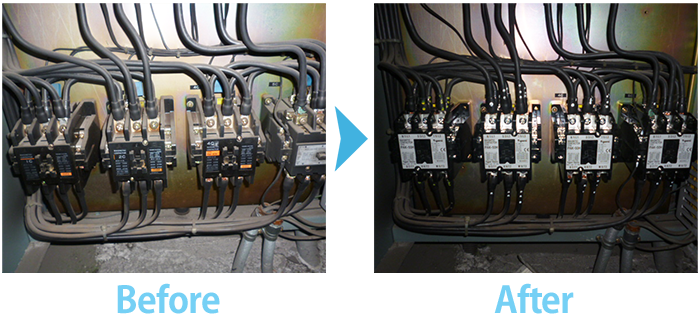

耐用年数過ぎ、接点不良により交換。

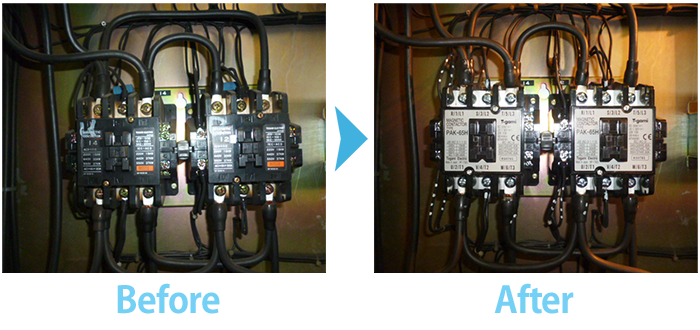

耐用年数·耐用使用回数過ぎ、接点不良により交換。

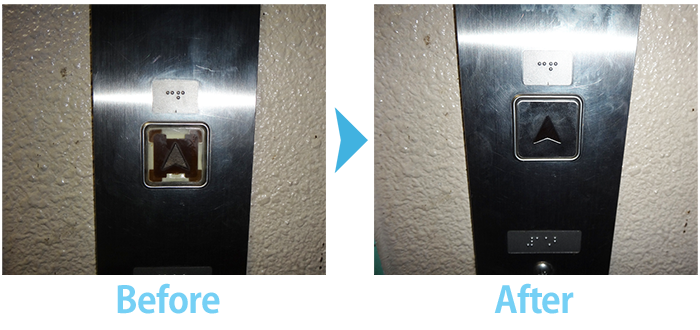

押釦、破損による交換。

押釦、破損による交換。

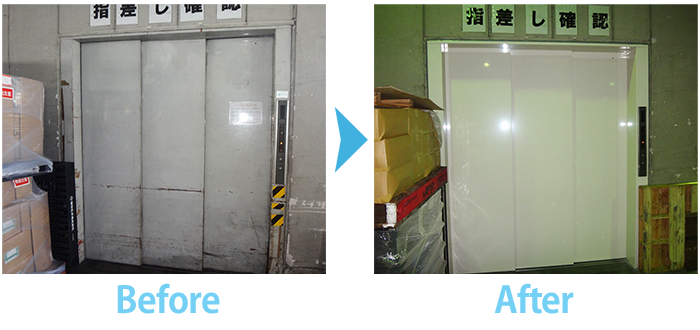

荷物の出し入れが激しい為、変形劣化した扉と三方枠の交換。

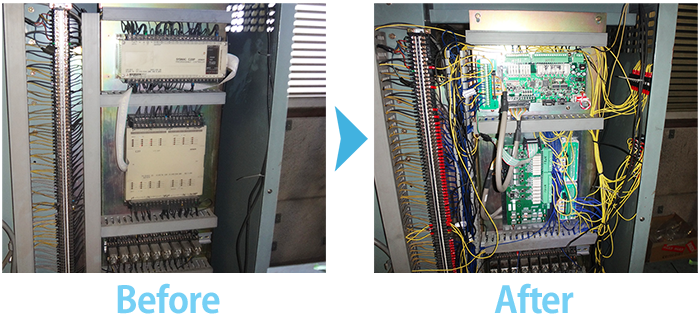

PLC（シーケンサ）は、リレー回路の代替装置としての機能があり、
エレベーターの自動制御に使われる。
エレベーターはセンサーやモーターなど様々な電気制御機器や動力機器が接続されていて、
それらを組み合わせることで、エレベーターの制御をPLC、シーケンサで自動的にコントロールしているのです。
経年劣化により交換。
